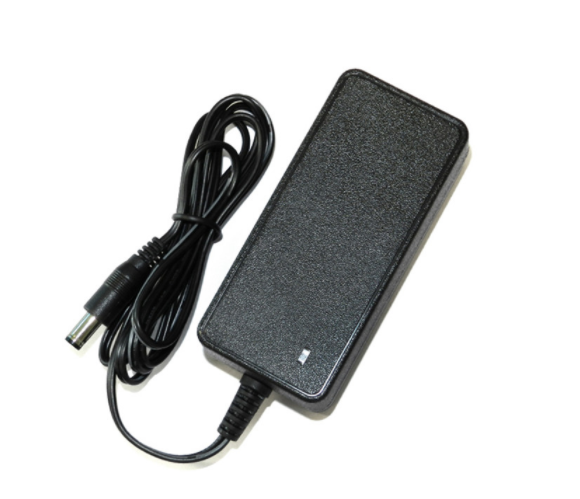

電源適配器效率高，電路具有完善的保護措施(涵蓋過流.過壓.過溫)，電源內置有過短路保護，負載短路或負載過重時，產品會自動保護。是一種超強可靠性電源。
重量輕，攜帶方便，取代傳統的變壓器。電源產品分為戶內使用及戶外使用兩大類產品，戶外使用的產品采用密閉灌封，防水防潮，適合于各種環境；安裝方便，可懸掛或平放于支撐物體上；戶內使用的產品機構沒有防水功能，只適合安裝在室內。
傳統的耗能式線性穩壓式電源適配器，實際上是通過串聯或并聯于負載電路中的耗能元器件，以改變其能耗大小穩定負載的電壓。當負載電壓升高時，耗能電路等效電阻增大，使負載上電壓降低；相反，當負載電壓降低時則減小電阻耗能，提高負載電壓。因?yàn)樵诜€(wěn)壓范圍內，耗能電路工作在線性區，其壓降在此范圍內正比于輸入電壓的升高，反比于負載電流的增大或減小，所以又稱為線性穩壓電源適配器，或者相對于目前的數字電路，也可稱其為模擬穩壓電源適配器；
開關電源與適配器都是開關電源，都由高頻開關管及其控制電路組成。而適配器電源則是一種穩壓開關電源，開關電源充電器則帶有浮充功能，電壓是隨電流的變小而變大，到后是只有電壓而沒電流。
耗能式穩壓電源適配器的耗能是必須的、不可避免的，因?yàn)槠浞€(wěn)壓過程是通過耗能大小實現的，正因?yàn)槿绱?，這種穩壓器穩壓范圍越寬，輸入／輸出壓差越大，耗能也就越大，這是顯而易見的。220V市電整流后輸出300V的直流電，想經此類穩壓器輸出穩定的5V、12V低壓直流電是不可能的事。耗能型低壓輸出穩壓器必須與工頻變壓器配套使用，造成穩壓器體積、重量增大，同時還增加了額外損耗(變壓器的銅損和鐵損)。
濾波的效率大為提高，使濾波電容的容量和體積大為減少。開關電源適配器的工作頻率目前基本上是工作在50kHz以上，是線性穩壓電源適配器的1000倍以上，這使整流后的濾波效率幾乎也提高了1000倍;即使采用半波整流后加電容濾波，效率也提高了500倍。在相同的紋波輸出電壓下，采用開關電源時，濾波電容的容量只是線性穩壓電源中濾波電容的1/500～1/1000。
開關穩壓器的出現，徹底改變了穩壓器的穩壓概念。顧名思義，開關穩壓器是通過開關動作，使連續的直流電變成間斷供電的脈沖，再通過儲能濾波元件，將不連續的脈沖變成連續的直流電。開關穩壓器使用輸出級，重復切換“開”和“關”狀態，與能量存貯部件（電容器和感應器）一起產生輸出電壓。它的調整是通過根據輸出電壓的反饋樣本來調整切換定時來實現的。只要控制開／關的時間比即可改變輸出電壓，再通過輸出電壓的變化控制開／關動作時間，即可使輸出電壓穩定。很明顯，如果此過程中開／關具有理想特性，應該沒有損耗，開關時間比的變化范圍可以很大。因此，開關穩壓器直接將300V直流電穩壓輸出5V也是可能的，省去了工頻變壓器，這是電源適配器的最大優點之一。目前的電源適配器最高效率已達到95％，功率體積比達到3．2W／cms，與同輸出功率的耗能式穩壓器比較，有色金屬材料的耗用量降低90％以上。目前電源適配器種類極多，性能差距極大，但各有優勢和專用領域，所以很難在具體數據上與耗能穩壓器進行比較。
